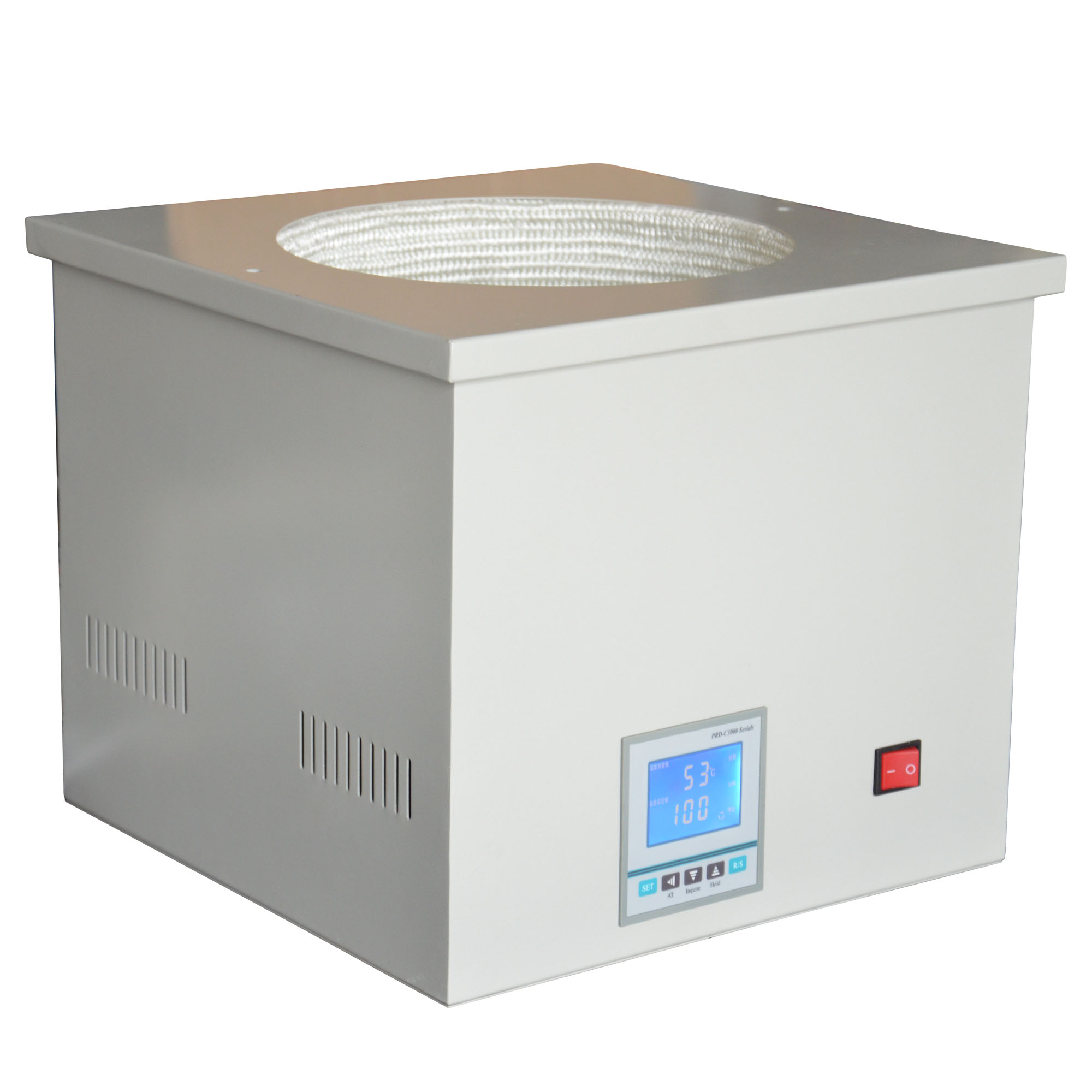

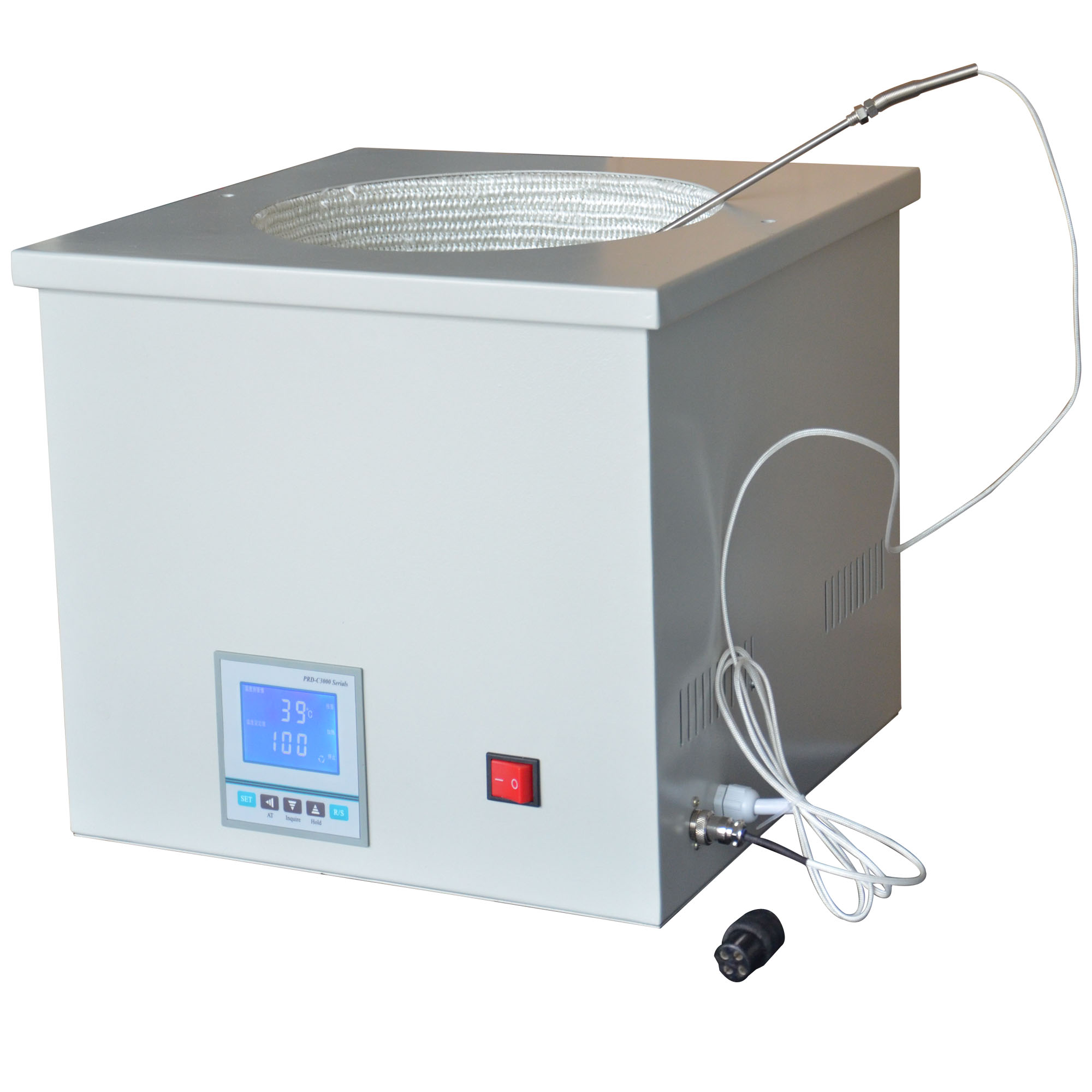

一、ZNHW-BC20型 程序控温电加热套的特点：

    电热套是用无碱玻璃纤维作绝缘材料，将Cr20Ni80合金丝簧装置于其中，用硅酸铝棉经真空定型的半球形保温体保温，外壳一次性注塑成型，上盖采用静电喷塑工艺，由于采用球形加热，可使容器受热面积达到60%以上，控温采用计算机芯片做主控单元，采用多重数字滤波电路，模糊PID控制算法，自整定功能,具有测量精度高、冲温小、单键轻触操作，双屏显示，内、外热电偶测温，可控硅控制输出，～160-240V宽电压电源，并有断偶保护功能，具有升温快，温度高、操作简便、经久耐用的特点。是做精确控温加热试验的最理想仪器。

    编程控温仪是采用微电脑控制与热电阻配套使用的多步序可编程控温仪，可实现降温速度控制和恒温定时控制。多种参数可在面板键入,可在线对控制参数进行专家自整定，控温精度高，适用范围广，可用于各种需自动控制温度的场合。

二、ZNHW-BC20型 程序控温电加热套的使用方法：

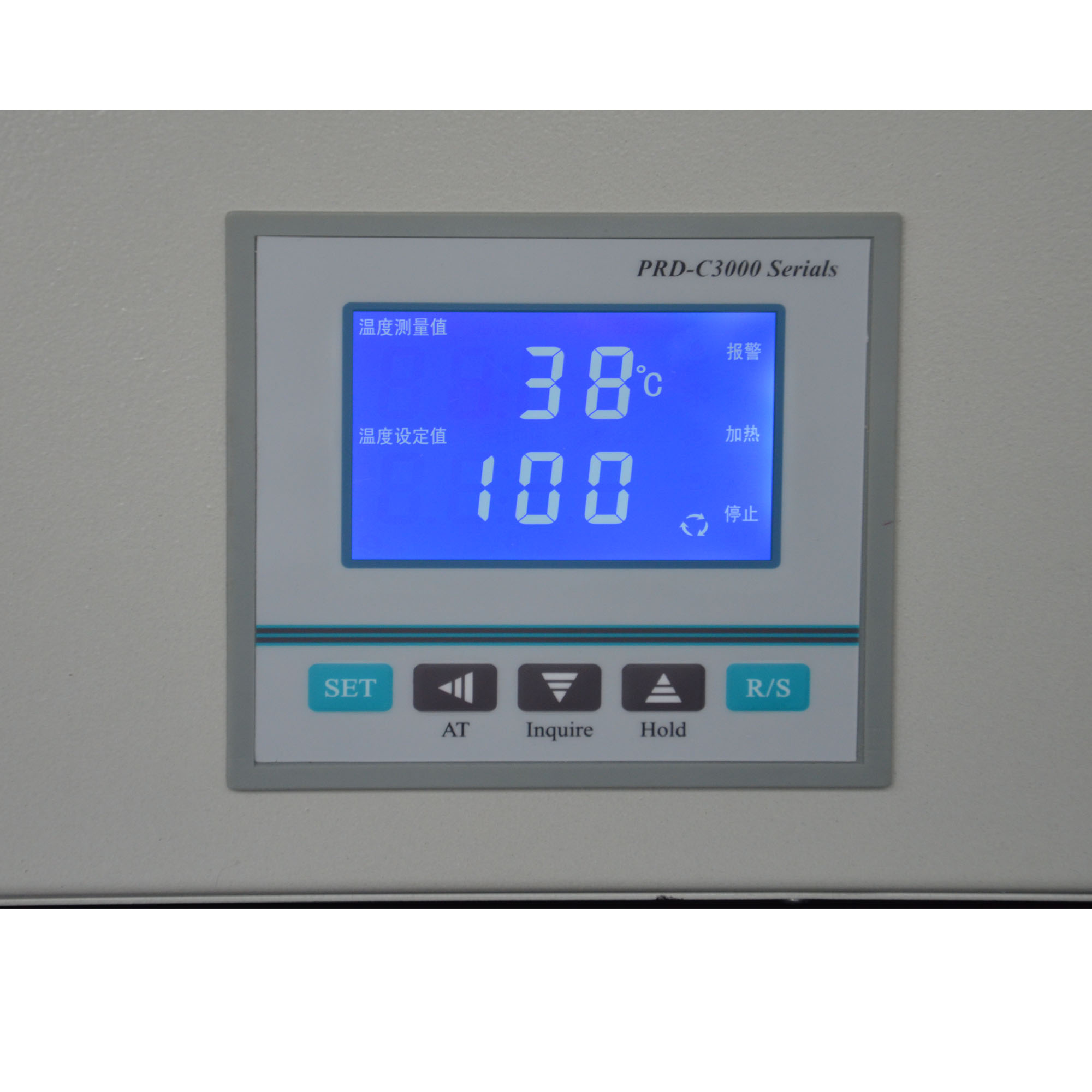

    1.控制器上电，显示窗上排像是“Pt”,下排显示量程值约3秒后进入到正常显示状态。

    2.超温报警时，蜂鸣器连续鸣叫，“ALM”报警灯点亮。可按任意键消音。

    3.运行和停止：

 开机处在停止状态下按“R/S”键1秒后可动运行，在长按可停止。

    4.查询功能：

 在运行状态点击“▼”Inquire键可查看当前段数、设定时间、运行时间。

    5.温度、时间设定：

  在非设定状态点击“SET”键，控制器依次显示SP0;ST1;···STn，SPn;ST(n+1);说明：

SP0为开始运行时的测量值，仅做记录、查看用，不可修改；

     ① 若STn＞0：表示该段的升、降温时间；

     ② 若STn= 0：表示控制器根据设备性能在保证最佳控制效果的前提下，以最快速度升降、温到当前段的温度设定值；

     ③ 若STn= -1；表示控制器始终以上一段的温度设定值运

        行；

     ④ 若STn=-2; 表示运行到该段后结束。

在设定过程中可长按“SET”键3秒退出，设定值自动保存。

    4）  在设定过程中先长按“移动”键，再点击“SET”键可查看上一个设定值。

实现功能举例：

若温度从室温经过20分钟升温到80度，在80度恒温30分钟后再经过40分钟升温到120度，在120恒温30分钟后结束。

设定方法：SPO（当前温度测量值，不可修改）

          ST1=20;SP1=80.0

          ST2=30;SP2=80.0

          ST3=40;SP3=120.0

          ST4=30;SP4=120.0

          ST5=-2

    6.系统自整定

   当温度控制效果不理想时可进行系统自整定。自整定时“整定”指示灯闪烁，自整定结束后该指示灯停止闪烁，控制器会得到一组更佳的系统PID参数，参数值自动保存。

   在停止状态下长按“自整定”键约5秒，控制器显示提示符“AT”,调整AT值后再点击SET键，若AT=0，表示放弃自整定，控制器返回到正常显示状态；若AT-1，表示选择自整定，控制器显示自整定设定值提示符“ATSP”，调整到所需的值后再点击SET键，控制器返回到正常显示状态，开始自整定运行。

   说明：1)在自整定过程中长按“自整定”键约5秒可结束自整定运行。

         2）通常自整定的值（ATSP）应选用常用点的值或温度最大设定值的一半。

三、ZNHW-BC20型 程序控温电加热套的技术参数：

    工作电压:～180-240∨ 50Hz

    工作时间：≥8小时

    控温精度：±0.2℃

    分 辨 率：±0.1℃

    量    程：室温--399℃

  感温信号：Pt100

  容量：50ml、100ml、250ml、500ml、1000ml、2000ml......

    控温方式：可控硅控制输出

    负载输出:≤1500W

    空载功耗：≤5W

    环境温度：0—50℃，无腐蚀气体

    相对湿度：35%-85%（无冷凝）

    保 险 管: ø5×20  15A。

四、ZNHW-BC20型 程序控温电加热套的注意事项：

    1.仪器应有良好的接地。

    2.第一次使用时，套内有白烟和异味冒出，颜色由白色变为褐色再变成白色属于正常现象，因玻璃纤维在生产过程中含有油质及其他化合物，应放在通风处，数分钟消失后即可正常使用。

    3.3000ml以上电热套使用时有吱吱响声是炉丝结构不同及与可控硅调压脉冲信号有关，可放心使用。

    4.液体溢入套内时，请迅速关闭电源，将电热套放在通风处，待干燥后方可使用，以免漏电或电器短路发生危险。

    5.长期不用时，请将电热套放在干燥无腐蚀气体处保存。

    6.请不要空套取暖或干烧。

    7.当“设定”（SV）窗显示“oral”时，表示传感器开路或短路或实际温度超出仪表测量范围

    8.因受加热、保温、散热等条件影响，仪表控制精度因型号允许有0.5%—2%偏差

    9.做腐蚀性液体的测温时，请将传感器用玻璃套管套上，以防腐蚀

     10.非专业人员请不要打开仪表，内有高压注意安全

     11.请勿过载使用。

     12.长期不用时，请保持仪器清洁，并放在干燥无腐蚀气体处保存.
